滾輪罐耳為一種立井提升容器用滾輪罐耳，其結構由底座、擺轉臂、滾輪、緩沖器組成；滾輪罐耳結合我國礦山特點為目前運行中的提升容器更換新型滾輪導向裝置提供了便利條件，廣泛應用與礦山，煤炭等工業生產部門。
本系列蝶簧滾輪罐耳,適用于大、中、小型煤礦、鐵礦、金礦等立井提升容器。該產品具有結構合理、造型美觀、使用壽命長等特點；投放市場多年來，深受廣大用戶的認可和贊譽。
XGL型滾輪罐耳主要用于立井提升容器（箕斗、罐籠、平衡錘）沿組合鋼罐道運行的導向裝置，主要起緩沖和導向作用，確保提升容器沿祝賀鋼罐道平穩運行。
二、 用途
滾輪罐耳(又名滾輪導向裝置)是提升容器（罐籠或箕斗）的組成部分，它起導向和緩沖作用。是確保提升容器沿導軌平穩運行的關鍵所在。本公司開發、生產的滾輪罐耳有效的滿足了此要求。
三、主要機構及特點
滾輪罐耳主要由輪軸、支架、緩沖裝置、底座等組成。
其主要特點：
1. 輪軸采用橡膠密封語機械密封相結合的組合密封方式，膠圈采用高耐磨材料，安全可靠，壽命長。
2. 支架擺動銷軸裝有高分子耐磨軸套，使用中不產生松動現象。
3. 緩沖裝置采用符合彈性體緩沖結構，性能穩定，免維護。
4. 可用緩沖裝置來方便的調整滾輪與罐道間的位置。
5. 表面防范采用鍍鋅刷漆新工藝，防腐防銹性能好。
四、其他說明
1. 本滾輪罐耳由中間布置一個，左右側各一個組成一組
2. 本滾輪罐耳可根據用戶要求進行設計。 |
|
特點：
1、以液壓緩沖器取代傳統的緩沖結構，承載能力大、運行平穩、可靠性高、壽命長、調整維修方便。
2、底座等零部件采用新型材料，整體結構強度更高，抗沖擊性強。
3、緩沖器復位壓力小，可有效地避免滾輪與罐道產生異常碰撞。通過杠桿傳遞到減震筒上，同時起到導向、緩沖與穩定作用。罐道與罐耳由滑動摩擦變?yōu)闈L動摩擦，因此減少了動力消耗，降低了噪音，罐道和罐耳的磨損也大大降低。從而，提高了罐道和罐耳的使用壽命。 |
|
|
|
二. L 系列 滾輪罐耳(聚氨酯)
規 格 與 圖 號
(一)、蝶簧緩沖滾輪罐耳
1. LYD250:B86-388-P125
2. LYD300型 :B86-388-P130
3. LYD350型 :B86-388-P135
(二)、橡膠套緩沖滾輪罐耳
1. 250: B74-316.21-02P
2. 300: B74-316.25-02P
3. 350: B74-316.45-02P
安裝要求:滾輪直接與罐道接觸,通過蝶簧、橡膠緩沖套吸收容器運行中的水平力,起到導向、緩沖與穩定作用。 |
|
|
|
LYD系列滾輪罐耳產品描述
組合鋼罐道滾輪罐耳:滾輪罐耳安裝在提升容器上(箕斗、罐籠、重錘)。滾輪直接與鋼罐道接觸,承受提升容器在運行中所產生的水平力。通過杠桿傳遞到減震筒上,同時起到導向、緩沖與穩定作用。罐道與罐耳由滑動摩擦變?yōu)闈L動摩擦因此減少了動力消耗,降低了噪音,罐道和罐耳的磨損也大大降低。從而,提高了罐道和罐耳的使用壽命。
特點:
1、以液壓緩沖器取代傳統的緩沖結構,承載能力大、運行平穩、可靠性高、壽命長、調整維修方便。
2、底座等零部件采用新型材料,整體結構強度更高,抗沖擊性強。
3、緩沖器復位壓力小,可有效地避免滾輪與罐道產生異常碰撞。通過杠桿傳遞到減震筒上,同時起到導向、緩沖與穩定作用。罐道與罐耳由滑動摩擦變?yōu)闈L動摩擦,因此減少了動力消耗,降低了噪音,罐道和罐耳的磨損也大大降低。從而,提高了罐道和罐耳的使用壽命。
滾輪罐耳 緩沖式滾輪罐耳 輕型滾輪罐耳
一. LYD25 系列滾輪罐耳(聚氨酯)
規 格 與 圖 號
(一). LYD-2 -4250滾輪罐耳裝置
本裝置適用兩側鋼軌罐道,其鋼軌為:38kg/m或43kg/m。
重量:93kg。
(二). LYD 20-2-04K 250 滾輪罐耳裝置
本裝置適用兩側方鋼管罐道,其方鋼管為:160X160mm。
重量:100.5kg。
安裝要求:滾輪緊貼罐道,其壓緊力之大小應視具體情況進行調整鋼軌罐道
滾輪罐耳: LYD型系列罐道滾輪罐耳用于立井提升容器上(箕斗、罐籠、平衡錘),可使箕斗、罐籠運行平穩,噪音小,運行可靠。滾輪罐耳安裝在提升容器上,滾輪直接與罐道接觸,承受提升容器在運行中所產生的水平力,通過彈簧吸收,起到導向、緩沖與穩定作用。罐道與滾輪罐耳之間,由滑動摩擦變?yōu)闈L動摩擦。因此減少了動力消耗,降低了噪音,降低了罐耳和罐道的磨損。從而提高了罐道和罐耳的使用壽命。
|
|
|
|
|
滾輪罐耳：滾輪罐耳安裝在提升容器上（箕斗、罐籠、重錘）。滾輪直接與鋼罐道接觸 承受提升容器在運行中所產生的水平力。通過杠桿傳遞到減震筒上 同時起到導向、緩沖與穩定作用。罐道與罐耳由滑動摩擦變?yōu)闈L動摩擦 因此減少了動力消耗 降低了噪音 罐道和罐耳的磨損也大大降低。從而 滾輪罐耳提高了罐道和罐耳的使用壽命。

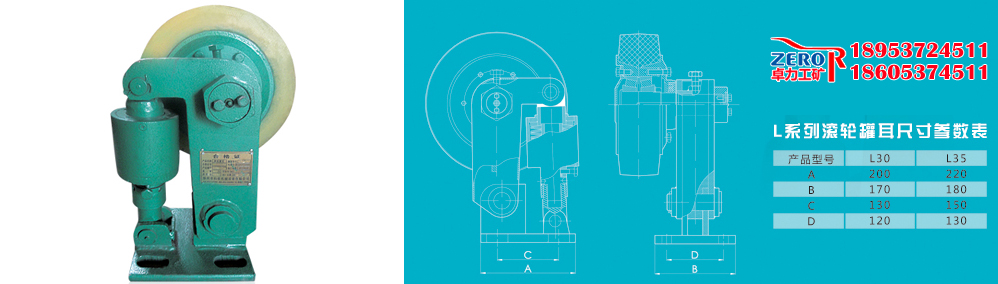

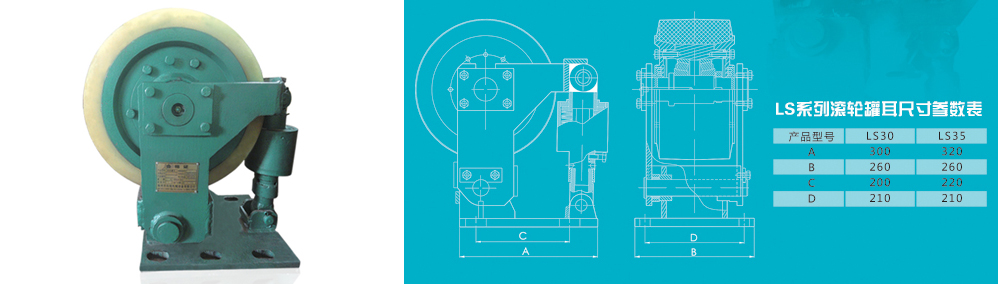

滾輪罐耳型號：L25 L30 L35 LS30 LS35 |
|
|
產品使用說明
本產品是我公司研制的一種新型國家專利產品，操作方便，利用價值高，緩沖平穩柔和，特別對道樁保護較強。利用了彈簧緩沖，上、下兩套左右雙向高桿，調節速度可增加一倍，可減少調節工作量，增強了保險系數。
在調節過程中，首先將上下左右調節的螺母松開，用扳手將上下左右調節，上下兩桿一定調勻，使兩件彈簧平均緩沖，調至最佳位置再把M22螺母備緊，防止松動，再把調節桿余絲處涂上黃油，防水即可。
|
|
|
 |
|
|
|
|
|

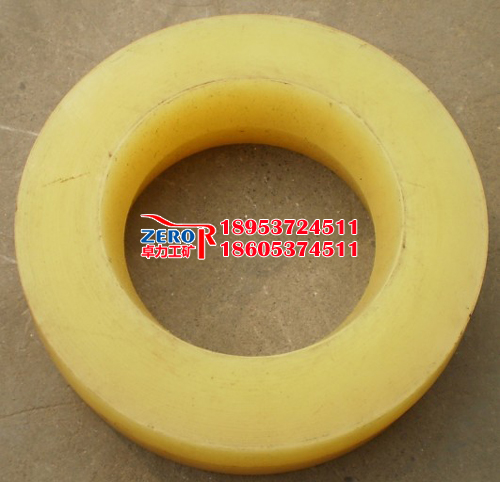

聚氨酯彈性體，是一種介于橡膠與塑料之間的新型材料。它具有較高的機械強度，在寬廣的硬度范圍內仍具有較好的彈性，優異的耐磨性、耐油、耐低溫、耐臭氧和輻射等，因此獲得廣泛開展應用。聚氨酯滾輪罐耳橡膠緩沖式罐耳較好的解決了滾動輪體的密封問題。使此種罐耳在井筒淋水大、煤粉多的惡劣環境中仍能正常使用。滾輪膠輪采用新型聚胺脂材料，高耐磨，抗沖擊性、彈性好，輪彀上的軸承密封采用復合密封結構。輪外襯選用聚胺脂耐磨材料后，可顯著提高罐耳的使用壽命。
滾輪罐耳外徑180mm-280mm均可選用,常用型號為LT250mm。
橡膠緩沖式罐耳較好的解決了滾動輪體的密封問題。使此種罐耳在井筒淋水大、煤粉多的惡劣環境中仍能正常使用。滾輪膠輪采用新型聚胺脂材料，高耐磨，抗沖擊性、彈性好，輪彀上的軸承密封采用復合密封結構。輪外襯選用聚胺脂耐磨材料后，可顯著提高罐耳的使用壽命，輪外徑280MM-350MM均可選用。常用型號LS300mm，IS350mm。
特性:高承載,高動態負荷,高硬度,良好的拉伸性和抗撕裂強度,永久變形小,回彈性好,高耐磨性,內生熱低,耐高溫性佳,良好動態性能及抗沖擊性。
