坑道鉆機說明書
【用途】坑道鉆機專門用在地下巷道（坑道）內進行鉆進，主要用于坑道內進行深部地質勘探、瓦斯抽放、注排水、通風等其他工程的施工。
【分類】坑道鉆機分為螺旋差動給進式和動力頭式(機械式和全液壓式)兩種，按驅動方式分為：氣動、液動和電動。
【特點】1.扭力大，鉆孔方向能在0～360度范圍內方便地調整。2.解體性好、體積小、重量輕，適合作業環境復雜的煤礦、巷下工作。
坑道鉆機型號大全
ZLJ液壓坑道鉆機型號： ZLJ-150 ZLJ-200 ZLJ-250 ZLJ-350 ZLJ-380 ZLJ-400 ZLJ-650 ZLJ700
ZDY全液壓坑道鉆機型號： ZDY500 ZDY540 ZDY600 ZDY620 ZDY650 ZDY660 ZDY750 ZDY-1200 ZDY-1200S(MK-4) ZDY1250 ZDY1600 ZDY1700
ZDY1900 ZDY2000S ZDY2300 ZDY2800 ZDY3200 ZDY3200S ZDY3200SA ZDY1200LXZDY3200LX ZDY4000LX ZDY4000BS ZDY6000L ZDY6000SL ZDY10000S(MK-7)
其他煤礦坑道鉆機型號：
ZL-1700 ZL-2800 ZL-4800
TXU TXU-75 TXU-100 TXU-150
KD-150 KD150-1 KD-300 DK-150 XDH69-ZDK-480/100
KY-150 KY-150I KY-150a KY-200 KY-250 KY-300
MK-2 MK-3 MK-4 MK-7
YGK YGK-100、YGK-200、YGK-300、YGK-500

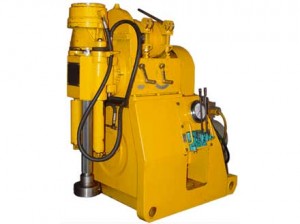

ZLJ煤礦用液壓坑道鉆機ZLJ液壓坑道鉆機
ZLJ坑道鉆機鉆探深度:ZLJ-250型坑道鉆機鉆為75～150米、ZLJ-350型坑道鉆機鉆為150～200米，開孔直徑φ89㎜，終孔直徑大于等于φ50的各種角度的探放水孔。
ZLJ坑道鉆機技術參數表
ZLJ-200 ZLJ-250 ZLJ-350 ZLJ-400 ZLJ-700
使用鉆桿 (mm) φ42 φ33.5/42 φ33.5/42 φ42 φ42/50
鉆孔深度 φ33.5鉆桿 50 100 200 200 250
φ42鉆桿 （m） 75 150 200
鉆孔直徑 開孔 (mm) φ89 φ89 φ89 φ108 φ108
終孔 (mm) ≥φ50 ≥φ50 ≥φ50 ≥φ76 ≥φ76
功率(kW) 4 4 5.5 7.5 11
轉速(r/min) 1440 1440 1440 14，，50 1460
額定電壓（V） 380/660 380/660 380/660 380/660 380/660
質量 (kg) 380 480 500 615 800

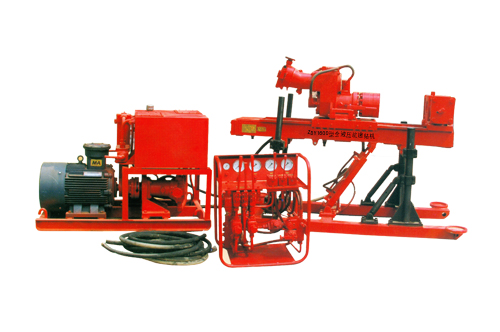

ZDY全液壓坑道鉆機
ZDY全液壓坑道鉆機分立柱架和座架兩種鉆架形式，可根據煤的巷道高低和使用選擇不同的鉆架。ZDY鉆機采用液壓傳動機構，具有鉆進能力大、速度快、操作簡單、工作穩定可靠、移動安裝方便等特點。
| 項 目 | ZDY-660 | ZDY-1200S | ZDY-2000S |
|---|---|---|---|
| 額定轉矩（N.m） | 660 | 1200 | 2000 |
| 額定轉速（r/min） | 140/270 | 80~280 | 76 |
| 鉆進深度 | 150/100 | 300/200 | 300/100 |
| 鉆孔直徑 | Φ75~φ110 | Φ75~φ115 | Φ75~φ200 |
| 鉆桿直徑 | φ42/φ50 | Φ42/φ50 | Φ63.5/φ73 |
| 不取芯鉆頭 | Φ75~φ110 | Φ75~φ115 | Φ75~φ120 |
| 主軸調整范圍 | ±90° | ||
| 空載速度（r/min） | 0~150/0~300 | 0~300 | |
| 給進能力kN | 27 | 36 | 105 |
| 給進行程mm | 650 | 650 | 600 |
| 起拔能力kN | 40 | 50 | 72 |
| 電機額定功率（kW） | 15 | 22 | 37 |
| 系統額定壓力（Mpa） | 16 | 21 | 22 |
| 主機外型尺寸 (mm) | 1800×620×1300 | 1970×710×1460 | 2180×800×1516 |
| 鉆機重量 | 900 | 1360 | 2000 |
ZDY全液壓坑道鉆機

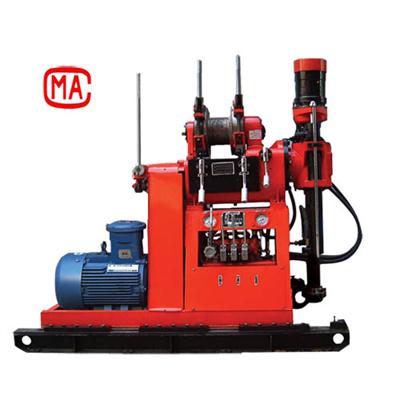

ZL煤礦坑道鉆機
ZL煤礦坑道鉆機
ZL型煤礦坑道鉆機是按照我公司企業標準：《FD/Q 002-2010煤礦坑道勘探用鉆機》設計的一種機械傳動、液壓給進式立軸式鉆機，其工藝適應性較強，使用范圍較廣。
ZL型煤礦坑道鉆機技術參數表：
| ZL-1700 | ZL-2800 | ZL－4800 | |
|---|---|---|---|
| 回轉器主軸額定轉矩(N.m) | 1700/130 | 2800/160 | 4800/235 |
| 回轉器主軸額定轉矩對應轉速（r/min） | 53/841 | 40/868 | 41/1011 |
| 電動機功率（kW） | 18.5 | 22 | 37 |
| 給進機構最大給進力（kN） | 32 | 36 | 52 |
| 給進機構最大起拔力（kN） | 43 | 53 | 70 |
| 給進行程 | 500±10 | 530±10 | 600±10 |
| 滑移行程 | 360±10 | 400±10 | 400±10 |
| 絞車的單繩最大拉力（kN） | 16 | 24 | 28 |
| 配用的鉆桿直徑 | Φ50 | Φ50 | Φ50 |
| 鉆進深度 | 200 | 300 | 1000 |
| 主軸傾角調整范圍 | 0～360° | 0～360° | 0～360° |
| 液壓系統額定壓力（MPa） | 8±0.5 | 8±0.5 | 8±0.5 |
| 鉆機外形尺寸（長×寬×高）(mm) | 1860×800×1400 | 2315×900×1700 | 2400×1020×1765 |
| 鉆機重量（不含動力機）（kg） | 750 | 1200 | 1720 |
坑道鉆機的操作注意事項
1.換檔變速時必須斷開離合器。2.在要開動立軸鉆進時，必先將鉆具提離孔底，待運轉正常后再鉆進。
3.移動上機架時，必須把鉆具提離下機架一定高度以免損壞機器。
4.操作時不能同時閘緊兩個抱閘，以防造成事故，抱閘的松緊可通過螺桿上的螺母來調節。用卷揚機起吊物件時，手不得松開制動手把或調整抱閘。
5.鉆機各運轉部件的溫升不得超過60℃，過高則應停機檢查，查明原因并排除故障，油箱溫度過高應采取冷卻散熱措施。
6.鉆機在運轉過程中發現有不正常的響聲或振動，應停機檢查，查明原因，排除故障。
7.全液壓卡盤使用方法：夾緊（松開）主動鉆桿時，同時使用夾緊（松開）手柄和快速加壓手柄，使壓力達6MPa以上。
坑道鉆機的維護與保養
1.班維護保養：①將鉆機外表面擦拭干凈，并注意鉆機底座滑道，立軸等表面的清潔和良好潤滑。
②檢查所有外露螺栓、螺母、保險銷釘?shù)仁欠窭喂炭煽俊?br /> ③按潤滑要求加注潤滑油或潤滑脂。
④檢查變速箱，分動箱及液壓系統油箱的油面位置。
⑤檢查各處的漏油情況并視情況加以處理。
⑥消除在本班內發生的其它故障。
2.周維護保養：
①徹底進行班維護保養所要求的項目。
②清除卡盤及卡瓦齒面上的污垢、泥土。
③清理干凈抱閘內表面的油、泥等。
④排除在本周內發生的故障。
3.月維護保養：
①徹底進行班、周維護保養所要求的項目。
②卸開卡盤，清洗卡瓦及卡瓦座。如有損壞應及時更換。
③清洗油箱內過濾器，更換變質或被臟污了的液壓油。
④檢查各主要零部件的完好情況，如有損壞應及時更換，不可帶傷工作。
⑤徹底消除在本月內發生的故障。
⑥若鉆機長期不使用，各表露部分（特別是加工表露面）應涂以潤滑脂。
