ZG—3×32型電動鋼軌鉆孔機
ZG—3×32型電動鋼軌鉆孔機廠家 ZG—3×32型電動鋼軌鉆孔機價格ZG—3×32型電動鋼軌鉆孔機價格的外觀和造型細節,幫助客戶科學地作出決策歡迎采購!電話：18953724511 / 18605374511一、適用范圍點擊下載此文件ZG-3×32型電動鋼軌鉆孔機適用于75kg/m以下各種軌型鉆孔作業。夾軌裝置具有一次定位，可連續鉆削三孔的功能,定位準···
ZG—3×32型電動鋼軌鉆孔機價格的外觀和造型細節,幫助客戶科學地作出決策歡迎采購!電話：18953724511 / 18605374511
一、適用范圍
點擊下載此文件
ZG-3×32型電動鋼軌鉆孔機適用于75kg/m以下各種軌型鉆孔作業。夾軌裝置具有一次定位，可連續鉆削三孔的功能,定位準確、鉆孔精度高。采用麻花鉆頭，整體結構緊湊，體積小、重量輕，結構簡單合理，鉆孔省時省力，是工務部門維修、搶修及大修作業必備工具。
二、主要技術參數
1、電動機：
型號 JIZ—SD04-23A
電壓 220V
頻率 50Hz
功率 1.0kW
轉數 300r/min
2、主軸轉速 100r/min
3、鉆削最大孔徑 Φ32
4、鉆頭錐柄 莫氏4號
5、整機質量 38kg
6、外廓尺寸 610×450×350
三、基本結構與工作原理
工作原理：電動機將動力經過一級圓柱直齒輪減速器傳遞給主軸，主軸帶動鉆頭旋轉，用棘輪扳手轉動進給絲杠，使主軸進行進給鉆削，達到鉆孔的目的。

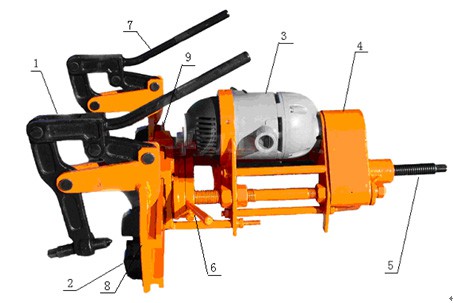

其結構：1夾具體、2定位塊、3電動機、4齒輪箱、5進給絲杠、6前板鎖緊壓把、7卡緊搬把、8擋銷、9定位銷
四、使用方法與維護
1、將麻花鉆頭安裝在主軸錐孔內。
2、選擇與所鉆鋼軌型號相同的定位塊安裝到前板上。
3、將裝有冷卻液的注水桶放在整機同側，并把冷卻水管插入前板上方進水嘴。
4、上道作業前檢查：首先檢查電源線、保護套及外殼是否完好，有無漏電現象。然后空轉一分鐘，檢查傳動部分是否靈活、有無異常雜音，螺紋連接是否松動，冷卻是否暢通等。
5、抬起卡緊搬把，使卡軌機構張開，放在鋼軌上，鉆孔機前板上的擋銷，一定要與鋼軌端頭對齊，確保端頭與孔的距離。調整夾具頂絲的長度，直至下壓卡緊搬把時能牢固卡緊鋼軌松開后下道自如，定位塊與鋼軌軌腭及軌底上弧面緊密接觸，然后下壓卡緊搬把，保證裝卡牢固。
6、按鋼軌型號選定相應的定位孔，在每個定位孔上標有43、50、60字樣，定位銷在壓簧控制下自動插入定位孔中，壓下前板鎖緊壓把，使前板和機體固定。
7、開動電動機，用棘輪搬手轉動進給絲杠即開始鉆削，鉆孔時需加注冷卻液以減少鉆頭磨損。鉆孔時加力要均勻切勿過猛，當將要鉆透時放慢進給速度…。
8、孔鉆通后，停止加冷卻液，快速反方向轉動棘輪搬手，把鉆頭退出鋼軌。
9、向上提起兩個卡緊搬把，把整機從鋼軌上卸下來。將鉆孔機搬到另一鉆孔位置按相同方法進行鉆孔作業或整機下道。
10、經常保持機具的清潔，電鉆通風道保持清潔暢通，防止鐵屑雜物入內。
11、鉆孔機保管應防潮、長期停用、受潮或雨淋時，在使用前應用500V兆歐表測量絕緣電阻，其阻值應不小于2ΜΩ。
12、主軸與主軸套、齒輪減速箱、進給螺旋副、前滑板導向杠、雙頭螺旋副…定期注入潤滑油，以保機具良好工作狀態。
