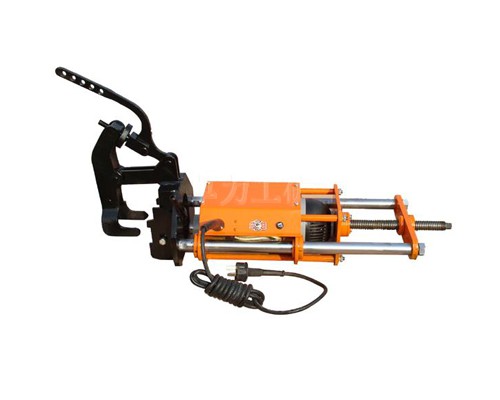

ZG—23型電動鋼軌鉆孔機

ZG—23型電動鋼軌鉆孔機廠家 ZG—23型電動鋼軌鉆孔機價格

ZG—23型電動鋼軌鉆孔機等產品廣泛應用于電力,冶金,港口,礦山,化工等領域,價格合理,暢銷海內外!熱線:18953724511 / 18605374511通過GB/T 19001-2000 idt ISO 9001：2000質量管理體系認證一、適用范圍ZG-23型電動鋼軌鉆孔機適用于75kg/m以下各種軌型鉆孔作業?！ぁぁ?/p>

全國24小時銷售熱線:

ZG—23型電動鋼軌鉆孔機等產品廣泛應用于電力,冶金,港口,礦山,化工等領域,價格合理,暢銷海內外!熱線:18953724511 / 18605374511

通過GB/T 19001-2000 idt ISO 9001：2000質量管理體系認證

一、適用范圍

ZG-23型電動鋼軌鉆孔機適用于75kg/m以下各種軌型鉆孔作業。夾軌裝置具有自鎖功能，定位準確、鉆孔精度高。采用麻花鉆頭，整體結構緊湊，體積小、重量輕，結構簡單合理，鉆孔省時省力，是鐵路工務、橋梁大修施工的專用設備。

二、主要技術參數

1、電動機

型號JIZ—SD04—23A

電壓：220V 頻率：50Hz

功率：1.0kW

2、鉆頭轉速： 300r/min

3、最大鉆孔直徑： φ23mm

4、鉆孔時間： 40s

5、鉆削行程： 100mm

6、錐柄錐度：莫氏2號

7、整機質量： 25.7kg

8、外形尺寸： 600×250×260

三、基本結構與工作原理

工作原理：通過電動機將動力直接傳遞給主軸，主軸帶動鉆頭旋轉，用棘輪扳手轉動進給絲杠，使主軸進行進給鉆削，達到鉆孔的目的。

基本結構：

1卡緊搬把；2定位塊；3前板；4進水嘴；5電機罩；6導向杠；7進給絲母；8進給絲杠；9調整螺母

四、使用方法與維護

使用方法：

1、將麻花鉆頭安裝在主軸錐孔內。

2、選擇與所鉆鋼軌型號相同的定位塊2（此定位塊為組合兩用定位塊，數字50表示50kg/m鋼軌用，就要將帶數字的面安裝在靠近鋼軌一側，其它軌型類推，）安裝到前板3上。

3、將裝有冷卻液的注水桶放在整機同側，并把冷卻水管插入前板上方進水嘴4。

4、上道作業前檢查：首先檢查電源線、保護套及外殼是否完好，有無漏電現象。然后空轉一分鐘，檢查傳動部分是否靈活、有無異常雜音，螺紋連接是否松動，冷卻是否暢通等。

5、抬起卡緊搬把1，使卡軌機構張開，放在鋼軌上，調整卡軌機構調整螺母9，直至下壓卡緊搬把時能牢固卡緊鋼軌（一般情況下，夾具下部兩尖部卡在大約鋼軌軌腰部位），松開后下道自如，保證鋼軌待鉆孔的中心與鉆頭中心一致，并且前板與鋼軌底面目視垂直，定位塊與鋼軌軌腭及軌底上弧面緊密接觸，然后下壓卡緊搬把1，裝卡牢固后便可進行鉆孔作業。

6、開動電機，在各部件工作都無異常的情況下，用棘輪扳手轉動進給絲杠8，即可實施鉆孔作業，鉆孔時需為注水桶打壓以確保冷卻液不斷注入到鉆頭上，延長鉆頭使用壽命。

7、鉆孔時加力要均勻，切勿過猛，即將鉆透時，要放慢進給速度，以免損壞鉆頭切削刃。

8、孔鉆通后，停止對鉆頭冷卻，逆時針轉動棘輪扳手，使鉆頭退出鋼軌，關閉電機。然后抬起卡緊搬把松開卡軌機構，將鉆孔機、注水桶搬到另一鉆孔位置按相同方法進行鉆孔作業或整機下道。

維護：

1、使用前檢查電源線、插頭及開關是否良好，否則不能使用。

2、必須正確接地，所用插座必須與插頭相匹配。

3、長期停用、受潮或雨淋時，在使用前應當用500V兆歐表測量絕緣電阻，其阻值應不小于2.0MΩ。

4、鉆頭磨鈍后應及時修磨，始終保持鉆頭鋒利。

5、不要讓機具被雨淋，不要在潮濕的環境中及有易燃物的地點使用該機具。

6、使用完畢后應擦拭干凈，保持機具的清潔導向光杠要經常擦油，進給絲杠要定期注入潤滑脂，使設備始終保持良好的工作狀態。

7、若長期不用應放置在通風、干燥、無腐蝕性氣體的庫房內。
