推溜器說明書
【概述】單體液壓推溜器是為滿足煤礦炮采普采工作面的需要而設計的手動移溜器具。
【型號】液壓推溜器型號有：YT4-6A液壓推溜器、YT4-8A液壓推溜器
【用途】·液壓推溜器可與SGW40T、SGW80T等幾種型號可彎曲刮板輸送機以及其它小型刮板輸送機配套使用；
·液壓推溜器可作為一個小油壓機使用，廣泛用于設備維修、處理事故和一些需要頂、推的場合；
·推溜器可以完成采煤工作面的支柱的回收工作，適用用中厚煤層，用外注式單體液壓支柱支護的采煤工作面。

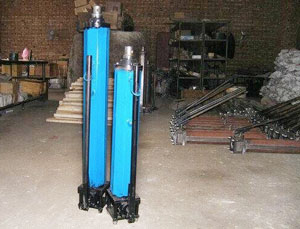

YT4-6A液壓推溜器液壓推溜器結構組成
液壓推溜器的結構主要由油缸、活塞桿、控制閥組、油缸護板、受力架、油管、推溜器與溜子連接部件等組成， 油缸規格為直徑80mm，長100mm，推進步距為1.1m，與采面推進步距同步。
液壓推溜器結構技術要求：
①缸體箱厚度要能滿足保護油缸的需要，受力板強度必須推溜受力時不變形。
②油缸為雙向油缸，行程量為1100mm。
③缸體箱前部安裝一片控制閥，用于控制缸徑伸縮，達到推溜和前移缸體箱的目的。
④缸徑和輸送機連接在一起。
YT4-6A/YT4-8A液壓推溜器技術參數表
額定推力 39.2kN
額定回收拉力 9.3kN
推移速度（手柄往復一次） 17mm
手柄提起 7mm
手柄壓下 10mm
最大行程時的縱向傾角
泵體端低時 60°
泵體端高時 14°
增力倍數 ≈90倍
外形尺寸（活塞桿全收時）
行程600mm 855×135×210
行程800mm 1055×135×210
使用重量
行程600mm 32.5kg
行程800mm 38kg
鉆孔直徑：80mm，外形尺寸：855*135*210

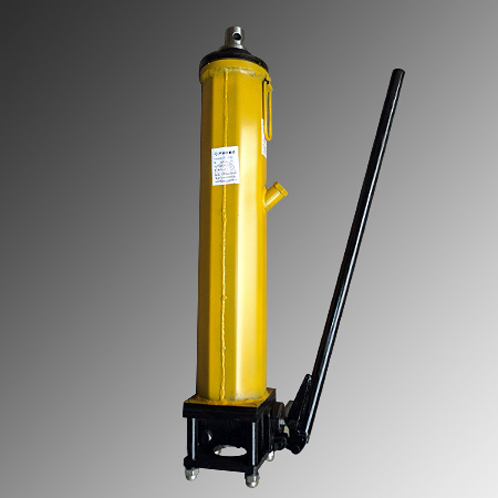

YT4-8A液壓推溜器
液壓推溜器的優點
通過對炮采工作面快速液壓推溜器的研究與應用，改變了使用單體液壓支柱推移采面刮板輸送機的狀況，消除了因使用單體液壓支柱推移刮板輸送機所造成的支柱損壞和不安全因素，提高了推移刮板輸送機的速度，降低了因推移刮板輸送機摘中排柱的時間，達到了安全、快速推移刮板輸送機的目的。由于快速液壓推溜器具有安全、速度快等優點，可以把推溜節余的時間用于采煤等工序，使采面產量和工效相應提高，具有廣泛的推廣應用價值。
液壓推溜器具有適應性強、機動性好、操作省力、工效高、易維修、安全可靠，比集中供油的液壓千斤頂移溜可大量節省投資，經濟上合算。
1) 安全 由于快速液壓推溜器是在輸送機上固定，并且油缸埋于老塘側，受力點是老塘矸石和推溜器兩側的支柱體，整個推溜器不會滑落移動，達到推移安全的目的。
2) 推移速度快 由于推溜器是由閥片控制，而且不用來回搬動，經測算，使用其它方式推移輸送機需要40min，而使用快速液壓推溜器只需5min就可完成。
液壓推溜器的工作原理
快速液壓推溜器的工作原理是利用油缸的伸縮來完成推移的，當操作手把打向進液位置，油缸伸出，因?yàn)橥屏锲髑岸送ㄟ^調節手把微調使其受力板頂在老塘側單體柱上，所以當油缸伸出時推動輸送機前移，輸送機推到位時，操作閥打回正常位置，便完成 自動推移輸送機的工作。隨后將操作閥打向回液位置，油缸縮回，因?yàn)橛透浊岸斯潭ㄔ谳斔蜋C(jī)上，所以當油缸縮回時帶動整體的推溜器前移，完成推溜工作的一個循環。
液壓推溜器的安裝布置
為了均勻推動輸送機，根據現場的經驗總結，快速液壓推溜器在機頭機尾處各安裝一個，其它地段每隔10m一個。安裝時首先將溜子移至煤壁側，第二步是將推溜器連接卡子固定在 SGW－40T-40 和DSJ-650-30型輸送機老塘側槽幫上，第三步是將推溜器與連接卡用銷子連在一起，并垂直于輸送機，推溜器位于兩根單體液壓支柱之間。
液壓推溜器的操作
推移采面輸送機前，首先將輸送機前方浮煤清凈，減小推移阻力，其次是調節受力板上的手柄，使弧形受力點卡在推溜器兩側的支柱腿上，第三是操作液壓閥手把，向推溜器油缸后腔供液，使油缸伸出推動輸送機前移，第四是當輸送機全部推到位后，反向操作液壓閥，使推溜器油缸前腔供液，油缸軸縮回油缸內，帶動油缸前移到原始位置。
