風動氣腿式鑿巖機型號，參數，工作原理

YT29A型氣腿式鑿巖機是重型氣腿式鑿巖機，具有高效、低耗的特點，特別適用于鐵路、公路、水電等建設施工中使用，也是冶金、煤炭等礦山巷道掘進及各種鑿巖作業的換代產品。YT29A型鑿巖機適用于在中硬或堅硬（f=8-18）巖石上鑿巖水平和傾斜炮孔，也可垂直向上鑿頂板上的錨桿孔。炮孔直徑一般為34-45毫米，有效經濟的鉆孔深度可達5米。本機即可以根據巷道斷面大小與FT160A型氣腿或FT160C型長氣腿、FT160B型短氣腿或FT170型氣腿配套使用，也可以裝在鉆車或鉆架上進行干、濕鑿巖。

重量	27			千克
外形尺寸	659*248*205			毫米
缸徑	82			毫米
活塞行程	60			毫米
工作氣壓	0.4	0.5	0.63	兆帕
沖擊頻率	36	37	39	赫茲
耗氣量	52	65	88	升/秒
沖擊能	50	69	78	焦耳
轉釬扭矩	17	20	36	牛·米
氣管內經	25			毫米
水管內徑	13			毫米
釬頭直徑	Ф34-45			毫米
釬尾規格	22×108±1			毫米



7655型氣腿式鑿巖機是一種高效率的鑿巖機械。它廣泛用于巖巷掘進及各種鑿巖作業中鉆鑿爆炸孔，是礦山、鐵路、交通、水利建設等石方工程中的重要機具。 本機運用范圍較廣，最適用在中硬或堅固（f=8~18）巖石上鉆鑿水平或歪斜水平或歪斜方向的炮孔，鉆孔深度可達5米。

本機既可以依據巷道斷面巨細與FT160A型短氣腿或FT160B型長氣腿配套運用，也可裝在鉆車或鉆架上作業,為確保杰出的光滑，本機配有FY200A型注油器。
布局特色：本機配氣方式選用碗狀配氣閥，布局合理，發動靈敏。并具有重量輕、鑿巖速度快、耗氣量低、振蕩小，操作便利、故障率低、零件壽命長、經濟效益好等長處。

項目	參數
主機重量	24 kg
全長	628MM
使用氣壓	0.63 MPa
氣缸直徑	76 mm
活塞結構行程	60 mm
鑿巖沖擊頻率	≥36 Hz
沖擊能	≥65 J
鑿巖耗氣量	≤80 L/s
空轉轉速	≥300 r/mim
嗓聲	≤112 dB(A)
使用氣壓	0.2-0.3 MPa
輸氣膠管內徑	25 mm
輸水教管內徑	13 mm
鉆孔直徑	34～42 mm
最大鉆孔深度	5 m
釬尾規格	B22×108 mm
FY200A型注油器
重量	1.2 kg
貯油量	0.2 L
氣腿	FT160A型    FT160B型
重量	17公斤        16公斤
氣腿長度
最大	3006毫米    2526毫米
最小	1668毫米    1428毫米
推進長度	1338毫米    1098毫米
最大軸推力	2000牛頓    2000牛頓

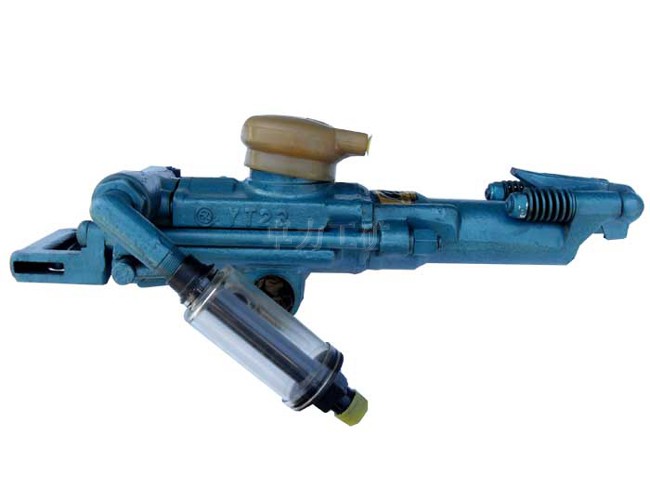

氣動YT23鑿巖機

YT23鑿巖機是現代鑿巖工具之一，它采用了氣水聯動，氣腿快速退回，氣壓調節等機構控制手柄集中于柄體，操作方便，配帶的消音裝置能隨意改變方向，降低噪音，結構簡單，便于維修，適合礦山開采、遂道鑿巖作業。 項目 參數 主機重量 24 kg 全長 628MM 使用氣壓 0.63 MPa 氣缸直徑 76 mm 活塞結構行程 60 mm 鑿巖沖擊頻率 ≥36 Hz 沖擊能 ≥65 J 鑿巖耗氣量 ≤80 L/s 空轉轉速 ≥300 r/mim 嗓聲 ≤112 dB(A) 使用氣壓 0.2-0.3 MPa 輸氣膠管內徑 25 mm 輸水教管內徑 13 mm 鉆孔直徑 34～42 mm 最大鉆孔深度 5 m 釬尾規格 B22×108 mm FY200A型注油器 重量 1.2 kg 貯油量 0.2 L 氣腿 FT160A型    FT160B型 重量 17公斤        16公斤 氣腿長度 最大 3006毫米    2526毫米 最小 1668毫米    1428毫米 推進長度 1338毫米    1098毫米 最大軸推力 2000牛頓    2000牛頓

YT28型氣腿式鑿巖機，是一種新型高效的鑿巖機械。廣泛應用于礦山巷道掘進及各種鑿巖作業中鑿巖爆破，是冶金、煤炭、鐵路、交通、水利建設及國防石方工程不可缺少的重要機具。YT28型鑿巖機的適用范圍較廣，最適用于在中硬或堅硬（f=8-18）巖石上鑿巖水平和傾斜炮孔，也可垂直向上鑿頂板上的錨桿孔。炮孔直徑一般為34-42毫米，有效經濟的鉆孔深度可達5米。本機即可以根據巷道斷面大小與FT160BD型短氣腿、FT160BC型長氣腿或FT160S型雙級氣腿配套使用，也可以裝在鉆車或鉆架上工作。

重量	26			千克
長度	661			毫米
缸徑	80			毫米
活塞行程	60			毫米
工作氣壓	0.4	0.5	0.63	兆帕
沖擊頻率	28	35	36	赫茲
耗氣量	52	58	82	升/秒
沖擊能	44	63	70	焦耳
轉釬扭矩	15	19	23	牛·米
轉釬速度	250	260	300	轉/分
鑿孔速度	250	400	470	毫米/分
氣管內經	25			毫米
水管內徑	13			毫米
釬頭直徑	Ф34-42			毫米
釬尾規格	22×108±1			毫米

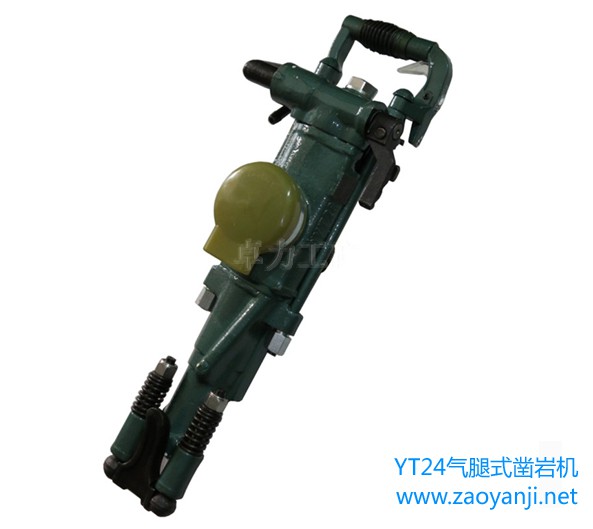

YT24型氣腿式鑿巖機，是一種新型高效的鑿巖機械。廣泛應用于礦山巷道掘進及各種鑿巖作業中鑿巖爆破，是冶金、煤炭、鐵路、交通、水利建設及國防石方工程不可缺少的重要機具。YT24型鑿巖機的適用范圍較廣，最適用于在中硬或堅硬（f=8-18）巖石上鑿巖水平和傾斜炮孔，也可垂直向上鑿頂板上的錨桿孔。炮孔直徑一般為34-42毫米，有效經濟的鉆孔深度可達5米。本機即可以根據巷道斷面大小與FT140BD型短氣腿或FT140BC型長氣腿配套使用，也可以裝在鉆車或鉆架上工作。

重量	26	千克
長度	661	毫米
缸徑	80	毫米
活塞行程	60	毫米
工作氣壓	0.4-0.63	兆帕
沖擊頻率	≥31	赫茲
耗氣量	≤66.7	升/秒
轉釬扭矩	23	牛·米
轉釬速度	300	轉/分
氣管內經	19	毫米
水管內徑	13	毫米
釬頭直徑	Ф34-42	毫米
釬尾規格	22×108±1
