氣動隔膜泵結構組成

氣動隔膜泵主要由氣馬達、液流體蓋、隔膜組件、球閥組件、進出液管、消音器等部件構成。

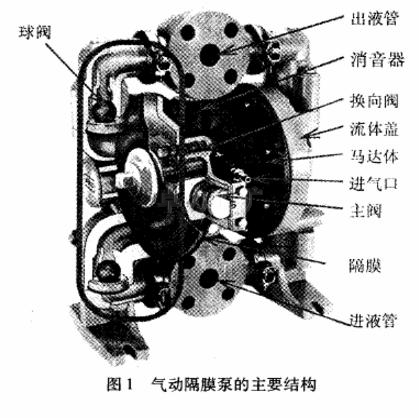

1、氣馬達：主要由馬達體、主閥、換向閥三部分組成。改部分是將壓縮空氣的能量轉化為往復運動的動能的裝置，為隔膜泵最基本也是最主要的一個組成部分。主要結構如圖:

2、流體蓋：與馬達體（或氣蓋）相組合形成腔體。

3、隔膜組件：有隔膜連桿、隔膜墊片、隔膜螺栓及相應的O型密封圈、隔膜組成。隔膜將腔體隔開為氣腔與流腔，隔膜組件在氣馬達的作用下往復運動，使氣腔與流體腔之間形成壓力差。

4、球閥組件：由球和球座等及相應的O型密封圈組成。起單向閥作用。

5、進出液管：僅起流體在泵體內進與出的管道作用。

6、消音器：起降低泵工作時所產生的噪音作用。
